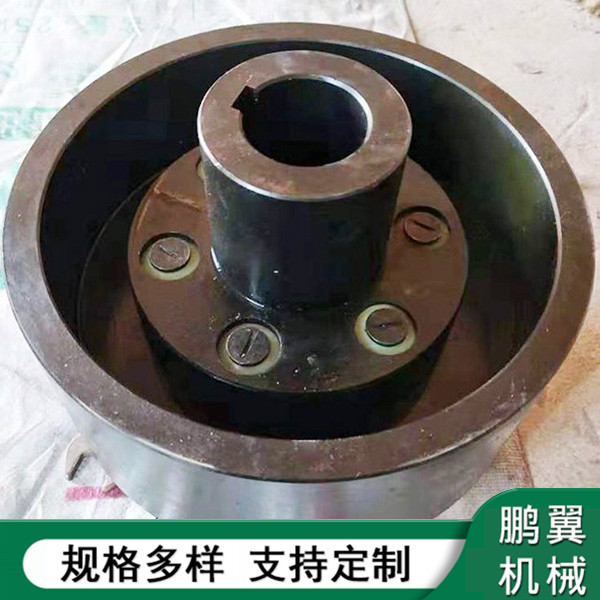

彈性聯軸器是用來將原動機所產生的扭矩傳送給從動機的一種機械安裝,并補償原動機與從動機之間由于制造誤差、裝置誤差、承載后的變形以及溫度變化的影響等所惹起的軸向、徑向和角向位移。彈簧片聯軸器運用普遍,適用于中速大功率,裝置、運用和維護均煩瑣,能在環境惡劣的條件下工作,適用于高溫(T≤300℃)有腐蝕作用的場所;接受不對中才能強,并能吸振和隔振,傳動平穩無噪聲,運轉周期長,設有防護安裝,具有高的功率質量比,作用在聯合設備上的附加載荷小。但是在彈簧片聯軸器運用過程中,由于各種緣由,形成彈簧片扭曲變形,而縮短其運用壽命,以至在經濟方面和勞動力方面形成糜費。本文將對離心泵彈性聯軸器彈簧片扭曲變形的緣由停止剖析并提出實在可行的處理方法。

彈簧片扭曲變形的緣由剖析

1.1選型緣由形成選型不正確的要素有:a.沒有充沛控制主、從動的工作狀況,錯誤地選擇工況系數K;b.計算聯軸器每轉功率值錯誤;c.沒有充沛復核運用條件,不分明轉速、扭矩,補償值,主、從動端軸徑尺寸和軸間距的尺寸等。1.2聯軸器的制造緣由聯軸器制造終了后,會呈現以下問題:a.聯軸節的徑向端面圓跳動數值超差;b.聯軸器自身存在動不均衡;c.聯軸器軸心或螺絲孔偏心;d.聯軸器或彈簧片眼距不均;e.聯軸器螺栓與螺絲孔間隙過大等。1.3裝置產生的誤差由于裝置不當產生的誤差主要包括:a.沒有正確檢測出軸、電機軸的徑向圓跳動值超差;b.選擇裝置辦法不當,使聯軸器發作機械變形,軸向間距過大或過小;c.同心度的找正數值不精,使聯軸器呈現軸向間距過大或過小,徑向、軸向或者軸向徑向同時存在誤差,因此形成彈簧片產生變形。1.4掃除離心泵同心度不形成的振動比方系統剛度不夠、根底地腳螺栓松動或泵支腿螺栓松動、轉子與靜止部件有摩擦、軸彎曲、雙支撐轉子動均衡超差、軸承箱損壞、軸承損壞及原動機的振動等。由于振動不及時處置會形成彈簧片產生疲倦變形。1.5溫度變化的緣由溫度變化主要表如今以下幾方面:a.介質溫度的影響;b.光滑油溫度的變化;c.四周環境溫度的變化。2處理方法對應于上述使彈簧片產生扭曲變形的種種緣由

(1)構造改良

①取消輻板、柱銷，增加彈簧銷數量；②簡化彈簧銷構造，改動其焊縫構造，增加焊接強度；③變大彈簧銷與孔的接觸面積，降低接觸應力。改良后的彈簧銷受力方式為懸臂梁，可減小彈簧銷長度，減少配合面數量，從而簡化了卻構。

(2)針對失效停止的改良

①對聯接半聯軸器與彈簧銷的法蘭孔停止鑲套，進步其外表硬度，加強耐磨性能；②在彈簧銷兩端留儲油空間，并對彈簧銷停止浸油處置，用以改善光滑條件，減少微動磨損；③加大彈簧銷鋼絲直徑，減小鋼絲作用長度，從而增加其剛度，進步承載才能；④對杯套內孔及鋼絲的直徑停止優化，對鋼絲的排列停止模仿，使鋼絲與杯套間產生過盈配合，減少間隙并減少磨損。

(1)構造改良

①取消輻板、柱銷，增加彈簧銷數量；②簡化彈簧銷構造，改動其焊縫構造，增加焊接強度；③彈簧銷與孔的接觸面積，降低接觸應力。改良后的彈簧銷受力方式為懸臂梁，可減小彈簧銷長度，減少配合面數量，從而簡化了卻構。

(2)針對失效停止的改良

①對聯接半聯軸器與彈簧銷的法蘭孔停止鑲套，進步其外表硬度，加強耐磨性能；②在彈簧銷兩端留儲油空間，并對彈簧銷停止浸油處置，用以改善光滑條件，減少微動磨損；③加大彈簧銷鋼絲直徑，減小鋼絲作用長度，從而增加其剛度，進步承載才能；④對杯套內孔及鋼絲的直徑停止優化，對鋼絲的排列停止模仿，使鋼絲與杯套間產生過盈配合，間隙并減少磨損。
